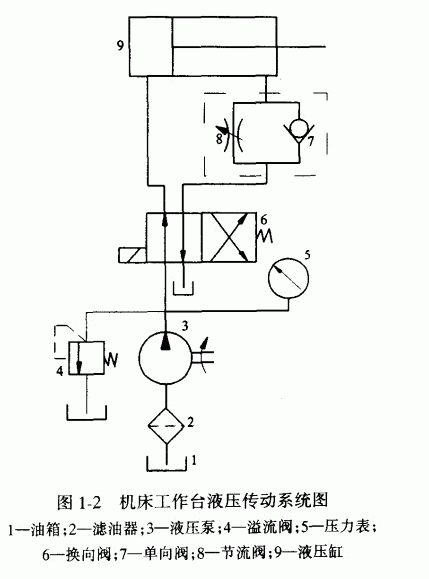

图1—2为机床工作台液压传动系统图。

ASA液压泵工作台要求实现慢速向右进给，然后向左快速退回的动作循环。图中液压缸活塞通过活塞杆与工作台固定在一起，液压缸缸体固定在机床身上，图示电磁换向阀6处于通电状态，液压泵3排出的液体输人液压缸9的左腔，使其容积不断扩大，推动活塞和工作台向右作进给运动、这时，液压缸右腔的容积缩小回液，它排出的液体经管道及节流阀8返回油箱1。调节节流阀8的阀口通流面积，便可控制液压缸右腔的回液流量，达到控制进给速度的目的。如果令电磁阀断电，则阀心便在弹簧力的作用下左移，使电磁换向阀6处于右位工作。这时液压泵排出的液体经过单向阀7输入液压缸右腔，推动活塞杆和工作台向左返回。而其左腔容积不断缩小回液，回液经电磁换向阀6直接流回油箱，在此过程中，液压体不受节流的控制，工作台快速返回。溢流阀4与液压泵的排液口并联，当活塞进给速度较慢时，系统中积累多余的液体将使其压力升高。压力上升到足以克目R溢流阀阀心的弹簧力作用时，就将阀心推开，使多余的液体直接返回油箱，防止系统过载。  系统中压力表5用于监测系统的工作压力；吸液口滤油器2，可以防止工作液体中的大颗粒固体杂质进入液压泵和传动系统．避免抽i坏液压元件。由液压千斤顶和机床的液压传动系统可以看出，一个完整的液压传动系统包括以下5个基本组成部分。  1.1.3.1液压动力元件  将原动机（常用的有人力机构、电动机和内燃机等）所提供的机械能转变为工作液体的 液压能的机械装置，通常称为液压泵或油泵。  1.1.3.2液压执行元件  将液压泵所提供的工作液体的液压能转变为机械能的装置。做直线往复运动的执行元件称为液压缸或油缸；做连续旋转运动的执行元件称为液压马达或油马达。  1.1.3.3液压控制元件  对液压系统中工作液体的压力、流量和流动方向进行调节控制的机械装置，通常简称为 液压控制阀或液压阀，如压力控制阀、流量控制阀.h向控制阀等，  1. 3. 4液压辅助元件  上述三个组成部分以外的其他元件，如油箱、管道、管接头、密封元件、滤油器、蔷能器、 冷却器、加热器“及各种液体参数的监测仪表等。它们酌功能是多方面的，各不相同u  1.1.3.5工作液体  工作液体是液压传动中能量传递载体，也是液压传动系统中最本质的一个组成部分。
